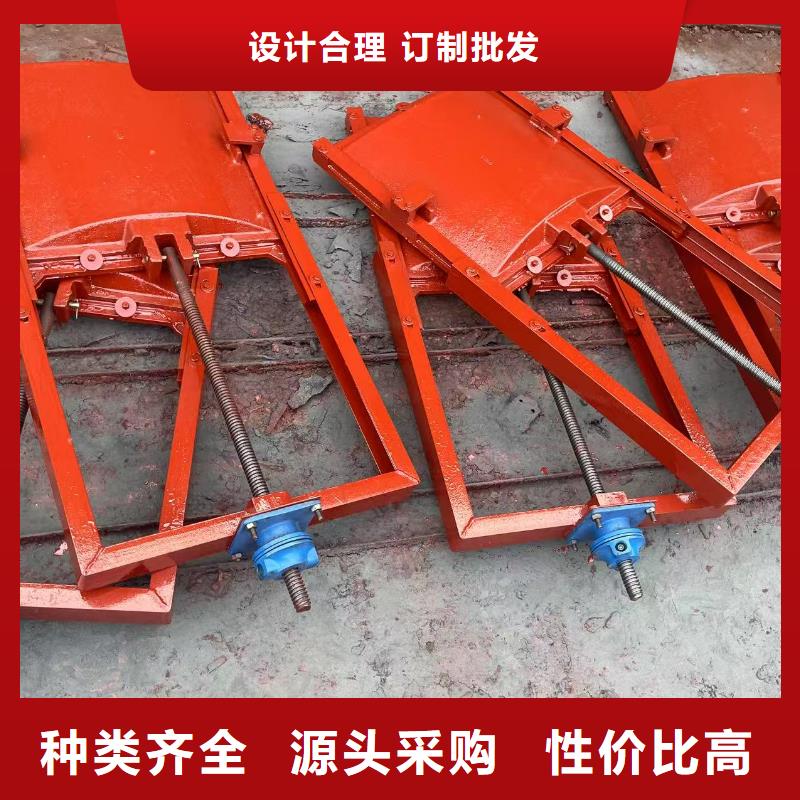

拱型平面铸铁闸门产品实物图

安装闸门时，需要将整个闸门放入预留槽内，调整两竖向框架下部衬垫上的衬垫(不填充横梁)，用手动升降和对角拉力稳定两竖向框架，调整闸门位置，矫直闸门。 支撑和固定螺栓在脚孔中，并支撑模板两次。阶段浇注，二次浇注混凝土时，应及时、彻底地将流入闸门、闸框、斜铁、挡板之间的砂浆浇注到闸门内，防止影响闸门开闭后的砂浆凝固。 出厂前浇注铸铁闸门，为使闸板与框架紧密结合，减少安装后的间隙，在闸门上下框架上安装4-6个紧固装置。在水泥凝固后启闸前，在施工过程中应注意取下紧固铁及加固物，以便启闭闸门。

　门框架是铁门与基础之间的连接构件，相当于扁钢大门的埋设高度。门框架包括下门框和上轨道。下门框架一般为整体铸造和机加工。导向器可以通过螺栓(螺钉)连接到门框上，或者是整个下门框的铸造。在门开启至较高位置时，导轨的顶部应高于门的水平中心线。 　　铁门主要用于排水、防洪、灌溉、水利、水电、水电工程，可用于截流、疏干水流或调节水位，也可用于维修铁门，关闭开口，堵水。 　　铸造闸门通常配有可调楔形进水装置，并在门体和门框上分别设置楔形进水对(例如楔形进水，楔形进水，偏心销等)。楔形张紧装置可调节，当闸门关闭时，闸门与门框紧密相连，满足止水要求。 　　铸造闸门通常配有手动或电动螺旋闸门葫芦，用来开关闸门。 　　铸造闸门有如下特点： 　　布置简单、结构紧凑、节省空间、操作及维护简单，降低了运行成本，但铸铁闸门比钢闸门成本稍高。

一、清洗表面污垢、灰尘，各润滑点加足润滑剂脂； 二、安装过程中应保证机器与闸门同心度，误差不超过5mm； 三、机器装上，先行空载运行两个全程检查有无反常； 四、试车时先100mm，检查各部件有无变形，闸门在门槽中的滑动情况，确认无误后方能继续，每0.5m再检查一次。当PK1发讯时，表明油泵压力过低，声光报警，停泵检修。螺杆式启闭机调试方式及注意事项： 1、当启闭机在无载荷的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。 2、对于上下限位的调整：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。 3、对于启闭机的主令操控装置调整，务必保证闸门升降到上、下限位时的误差不超过1cm。
